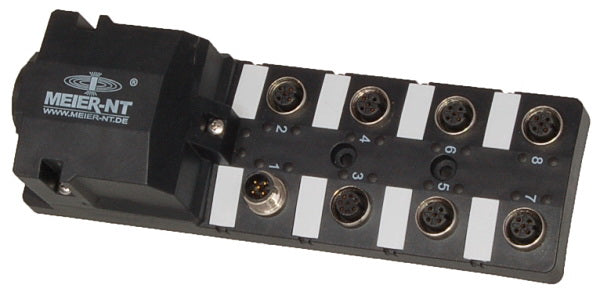

Field Extension ADL-FE
- Geeignet für den harten Außeneinsatz durch den hohen Schutzgrad IP67
- Erweiterung vorhandener Messsysteme durch adressierbares Bussystem und Kaskadierbarkeit der FieldExtension
- Die analogen Messwerte werden vom Datenlogger über die RS485-Schnittstelle erfasst
- Universell einsetzbar durch genormte M12 Anschlüsse
- Optimal für autarke Messstationen durch das energiesparende Design
Die Field Extension ist als Outdoor Erweiterung von ADL-MX / ADL-MXS Systemen konzipiert. Jede Field Extension besitz einen oder mehrere Anschlüsse für einen speziellen Sensortyp. Die Field Extension wandelt das jeweilige analoge Sensorsignal in ein serielles standardisiertes Modbus-RTU Protokoll um.
Vorteile und Funktion:
- einfache Erweiterung von analogen Kanälen
- hoher Schutzgrad IP67 für den Außeneinsatz
- Adressierbares RS485 Bussystem
- die FieldExtension sind kaskadierbar
- Erfassung verschiedener physikalischer Größen (Spannung, Strom, Widerstand usw.)
- jede FieldExtension wird über ein genormtes M12 Sensor- / Aktor Kabel angeschlossen
- die FieldExtension Systeme sind für den Low Power Betrieb optimiert
Varianten und Technische Details:
| Variante: | PT100 |
50kOhm Messung | Stromschleife | SapFlow |
Spannungs- messung |
Spannugs- messung |
| Eingänge: | 5 | 5 | 5 | 2 | 6 | 5 |
| Auflösung: | 16 Bit | |||||
| Messbereich: | -40°C - +60°C (optional andere Messbereiche möglich) | 0 -50kOhm | 0-20mA | 0 - 1200µV | 0 - 10VDC (optional andere Messbereiche möglich) |
0 - 10VDC (optional andere Messbereiche möglich) |
| Anschlussart: | 4-Leiter | 4-Leiter | 2-Leiter | Differenziell | Differenziell | Massebezogen |
| Anschluss: | Sensor-/ Aktor- Kabel M12 5polig, A-kodiert | |||||
| Stromversorgung: | 9 - 36VDC / 0,12W (ohne Sensoren) | |||||
| Kommunikationsschnittstelle: | Modbus RTU - 19200 Baud, 8n1 | |||||
| Betriebstemperaturbereich: | -30°C - +60°C | |||||
| Betriebsfeuchtebereich: | 0 - 100%rF | |||||
| Gehäusematerial: | PVC- Gehäuse | |||||
| Schutzart: | IP64 nach DIN 40 050-9/5.93 | |||||
| Gewicht: | 325g | |||||
| Abmessungen (L/B/H): | 190 x 60 x 50 | |||||
