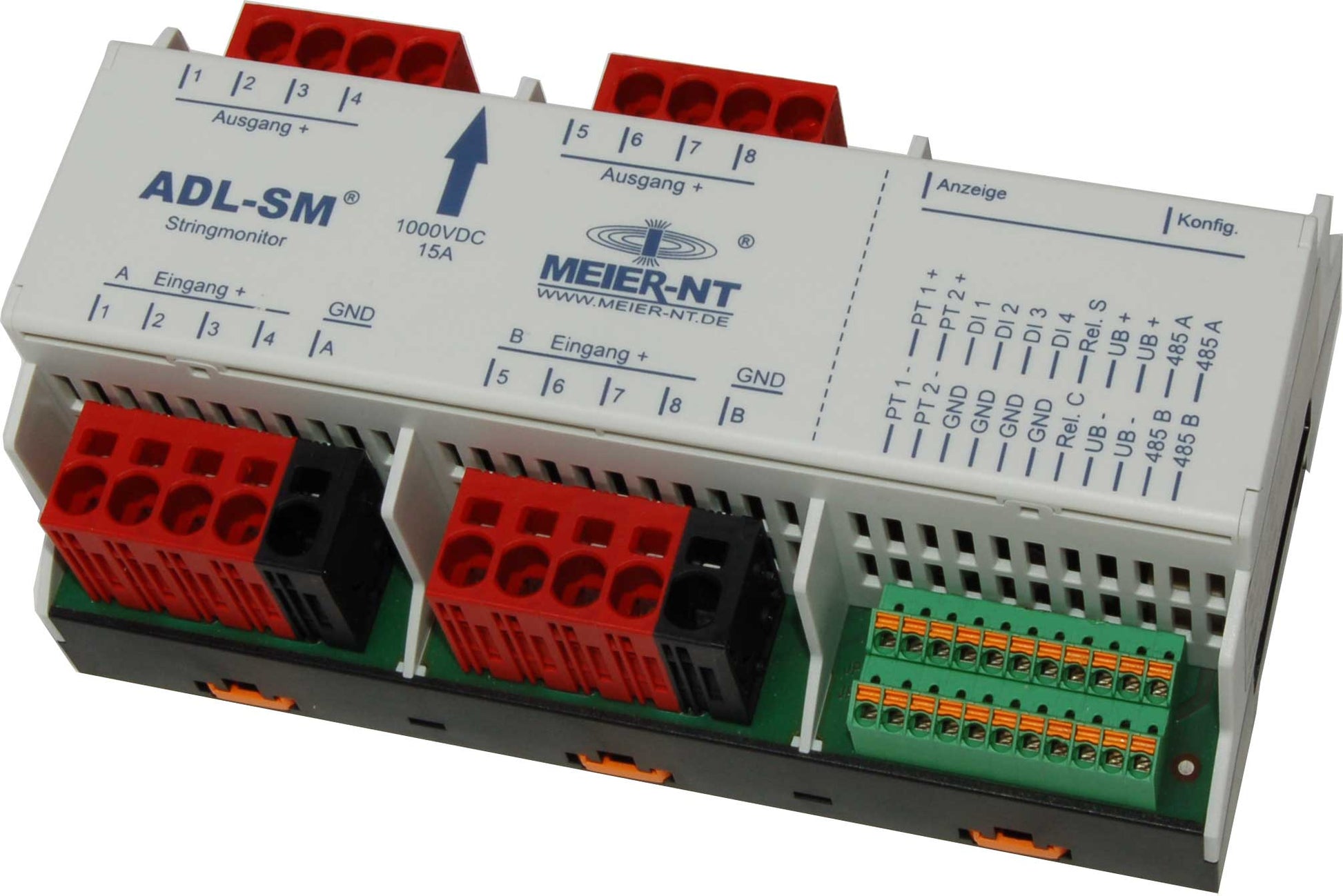

ADL-SM08® Stringmonitor 8 Kanal
- Normaler Preis
- 498,00€
- Verkaufspreis
- 498,00€
- Normaler Preis
-
Der Versand und die Steuern werden an der Kasse berechnet.
Ausverkauft
Der ADL-SM® Stringmonitor wird zur Überwachung von einzel-nen Strings in Photovoltaik Anlagen eingesetzt. Als Ausgangs-signal steht unter anderem die momentane DC Leistung, DC Strom, DC Spannung, Temperatur und Statussignale zur Über-wachung von Hauptschalter und Überspannungsmodulen zur Verfügung. Mit der integrierten hochauflösenden ADL-FE Fiel-dextension wird das analoge Signal des Solarmoduls in ein digi-tales RS485 Signal umgewandelt.
Vorteile
- Erfassung der tatsächlichen DC Leistung von Solarmodulen
- Jeder ADL-SM wird mit einer individuellen mehrpunkt Kalibrie-rung ausgeliefert
- Anschluss des Stringmonitors über 2-Draht RS485 Bus mit offenem herstellerunabhängigen Modbus RTU Protokoll
- je Bus können bis zu 253 ADL-SM® Stringmonitor mit jeweils 4 Strommesskanälen angeschlossen werden
- Anzeige und Konfiguration der Adresse direkt am Gerät ohne PC
- Fertigung in Deutschland mit ISO9001:2008 zertifiziert.
- Einfache DIN Schienen Montage
Technische Daten:
| Eingang Strom | |
| Anzahl: |
8 |
| Messbereich: | 0 - 15 A DC |
| Anschluss | Federkraftanschluss max. 6 mm² |
| Eingang Spannung | |
| Anzahl: | 2 |
| Messbereich: | 0 - 1000 V DC |
| Anschluss: | Federkraftanschluss max. 6 mm² |
| Eingang Temperatur | |
| Anzahl: | 2 |
| Messbereich: | PT1000 2 Draht , - 40 bis 160 °C |
| Anschluss: | Federkraftanschluss max. 1 mm² |
| Eingang Digital | |
| Anzahl: | 4 |
| Messbereich: | Status |
| Anschluss: | Federkraftanschluss max. 1 mm² |
| Ausgang Relais | |
| Anzahl: | 1 |
| Funktion: | Elektronische Abschaltung für DC-Lasttrennschalter 24V / 9A (Motoraufsatz) |
| Anschluss: | Federkraftanschluss max. 1 mm² |
| Versorgungsspannung: | 9 - 36 V DC / 0,5W |
| Auflösung: | 16 Bit |
| Betriebstemperaturbereich: | -30 °C bis 70 °C |
| Betriebsfeuchtebereich: | 0 - 70 %rF (nicht kondensierend) |
| Kommunikationsschnittstelle: | Modbus RTU - 19200 Baud, 8n1, Adresse 1-253 |
| Gehäusematerial: | Kunststoff |
| Schutzart: | IP 20 nach DIN 40 050-9/5.93 |
| Abmessungen (L/B/H): | 161 x 90 x 60 mm |
